Miniature Bridges

Miniaturní mosty

Specifikace oceli most je podobně jako kompaktní 100, kompaktní 200 mezinárodní most. To je sestaven každý panel 3m, most kompaktní 100 panel lze snadno váhal a rychle postavena. Celý most je vyroben z oceli vysokou pevností. Hlavní nosník je nízká hmotnost panelů a...

Odeslat dotaz

Chat teď

Popis

Technické parametry

Specifikace

Ocelový most je podobně jako kompaktní 100, kompaktní 200 mezinárodní most.
je sestaven podle každý panel 3m

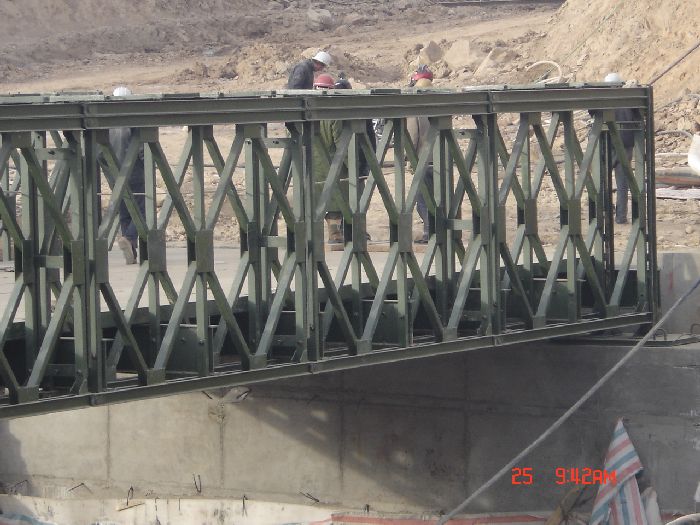

Kompaktní most 100 panel lze snadno váhal a rychle postavena. Celý most je vyroben z oceli vysokou pevností. Hlavní nosník je lehký panely a panely jsou propojeny pomocí panelu připojení kolíky.

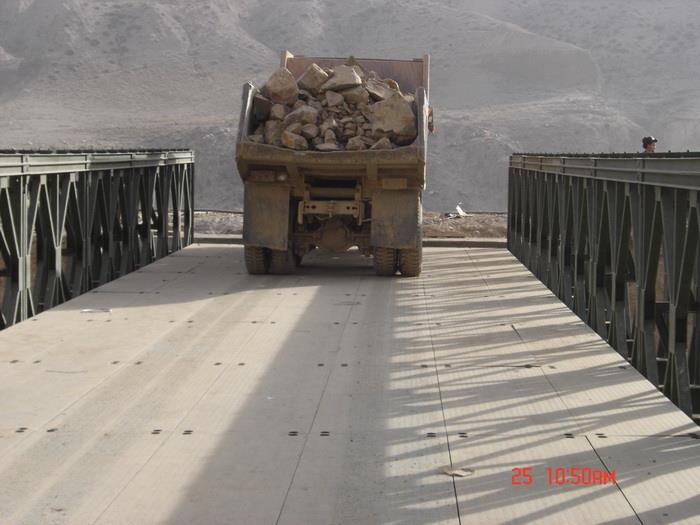

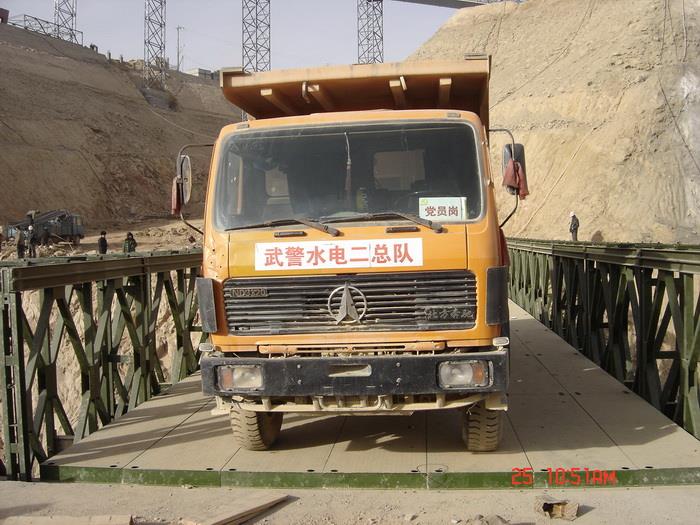

Je snadné sestavit či demontovat a dopravy. Také mohou být sestaveny do různých forem panelů mostů dle jejich rozpětí délky a dopravu. Tak to je široce používány jako nouzové dopravy, dočasné nebo trvalé most. Jeho návrh vhodné zatížení je taková jako HS-15, HS-20, HS-25 a pedrail 50 atd.

Kompaktní most 200 panel je podobný kompaktní most 100 panel z jejich vzhledu. Jediným rozdílem je výška panelu 2.134 m. Tak jeho výkon byl velmi zlepšila. Kromě toho existují dva lane struktury k dispozici, s šířkou 7,56 m, která rozšiřují jeho použití.

Span stavební zatížení tabulka---Další singl Lane (W = 4200 mm)				Span stavební zatížení tabulka---Double Lane (W = 7350 mm)
ROZPĚTÍ ft	HS-15	HS-20	HS-25	ROZPĚTÍ ft	HS-15	HS-20	HS-25
30	SS	SS	SS	30	SS	SS	SS
40	SS	SS	SS	40	SS	SS	SS
50	SS	SS	SS	50	SS	SS	SSR
60	SS	SS	SS	60	SS	SSR	SSR
70	SS	SS	SSR	70	SSR	SSR	DS
80	SS	SSR	SSR	80	SSR	DS	DSR1
90	SSR	SSR	SSR	90	SSRH	DSR1	DSR2H
100	SSR	SSR	SSR	100	DSR1	DSR2H	TSR2
110	SSR	SSR	DS	110	DSR1	DSR2	QS
120	SSR	DS	DSR1	120	TS	DSR2H	TSR2
130	DS	DSR1	DSR2H	130	DSR2H	TSR2	TSR3
140	DSR1	DSR2H	DSR3H	140	TSR2	TSR3	TSR3H
150	TSTSR2	DSR2H	DSR4H	150	TSR3H	TSR3H	QSR4
160	DSR2H	DSR2H	TSR2	160	QSR4	QSR4	QSR4
170	TSR2	TSR2	TSR3	170	QSR4	QSR4
180	TSR2	TSR3	TSR3H	180	QSR4
190	TSR3H	TSR3	QSR4		‍‍
200	QSR4	TSR3QSR3	QSR4		‍‍‍
Poznámka:
1. SS ukazuje jeden rozsah jedné vrstvy; DS ukazuje dva rozsahy jedna úroveň; TS zobrazuje tři rozsahy jedna úroveň; DD ukazuje dvě oblasti dvě úrovně atd.
2. Pokud R následuje SS DS, DD, znamená posílit typ a R1 znamená, že pouze jeden vyztužený, R2 znamená dva rozsahy zesílené
